【電氣試驗指導】之避雷器運行電壓下的交流泄漏電流測量試驗

發布日期：2022-03-22 瀏覽：2205 次

　　試驗?zāi)康模?/p>

　　避雷器運行電壓下的交流泄漏電流測量試驗為了在運行中監測避雷器內部是否受潮，金屬氧化物電阻片是否劣化等，可以定期測試運行中避雷器工頻泄漏電流的全電流和阻性分量。

　　阻性電流分量或金屬氧化物電阻片的損耗是發現金屬氧化物電阻片老化的主要判據，同時也能發現避雷器內部嚴重受潮導致的阻性電流分量或金屬氧化物電阻片損耗增大。因此采取阻性電流測試儀對避雷器進行帶電運行監測。

　　Ix：全電流的變化可以反映出避雷器的受潮、內部元件接觸不良、嚴重老化等缺陷。

　　Ir：阻性電流值的變化能較靈敏的反映閥片的初期老化。

　　試驗步驟：

　　1)根據氧化鋅避雷器帶電測試儀試驗項目借取相應的試驗儀器;

　　2)把儀器擺放整齊，接好電源線(接線前需檢驗電壓是否符合要求，驗電必須兩人行)，接好放電棒;

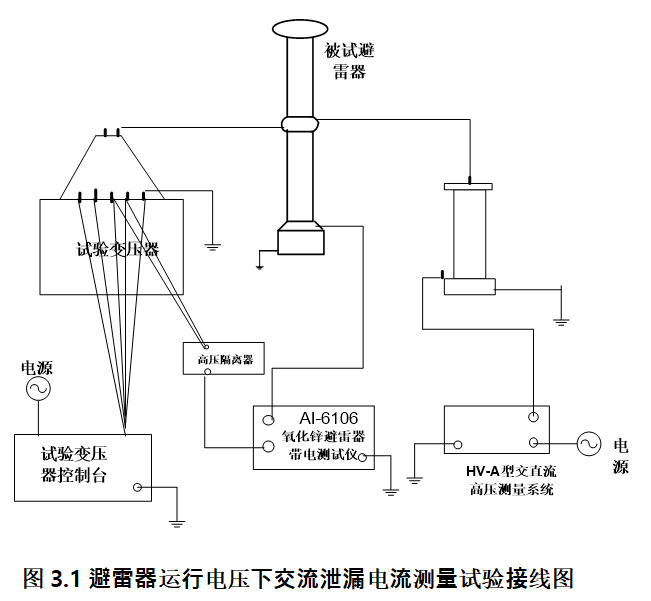

　　3)根據圖3.1所示接線(先接地線);

　　4)操作儀器將電壓加到10/根號3kV，然后待帶電測試儀的測量數據穩定后，記錄電壓、全電流、全電流峰值、阻性電流峰值、阻性電流基波峰值、容性電流峰值、角度、功率等數據，打印測試結果。

　　5)記錄完畢后關閉測試電源，放電然后拆線。避雷器運行電壓下的交流泄漏電流測量試驗

　　6)試驗工作結束，整理儀器儀表、工器具材料，檢查清理現場，填寫檢修記錄。

　　試驗接線：

　　1)給避雷器加上交流運行電壓：試驗變壓器高壓側上面的兩個端子(但這兩個端子不能斷路，因?yàn)樽儔浩鬟\(yùn)行時這兩個端子之間有400v左右電壓)選擇一個接到避雷器的下節絕緣的上端;

　　2)連接帶電測試儀：①取電壓信號：試驗變壓器的儀表端接電壓隔離器的參考電壓輸入端(黃黑線接儀表高壓端和地端)，試驗變壓器的高壓尾接地;然后把電壓隔離器“輸出端”接至主機的“參考信號”②取電流信號：把電流線的夾子分別夾在絕緣底座上部和基座，并斷開絕緣底座上的泄漏電流檢測裝置。

　　3)連接分壓器：將分壓器高壓端與試驗變壓器的高壓輸出側相連;將分壓器與顯示裝置用電纜相連;

　　試驗標準：

　　1)全電流IX、阻性電流Ir和功耗P與初始值比較無明顯變化;

　　2)測量值與初始值比較，當阻性電流Ir1p有明顯變化時應分析原因，加強監護、適當縮短檢測周期;當Ir1p增加一倍時應停電檢查。

　　注意事項：

　　1)試驗變壓器的儀表端接電壓隔離器的參考電壓輸入端(黃黑線接儀表高壓端和地端)，試驗變壓器的高壓尾接地;

　　2)插上天線才能打開發射開關

　　3)應記錄測量時的環境溫度、相對濕度和運行電壓。測量宜在瓷套表面干燥時進行，應注意相間的干擾影響

　　4)測試結果同時與在線監測裝置電流值進行比較，結合紅外測溫情況綜合判斷

　　5)被試設備周?chē)羞\(yùn)行設備時，做好感應電壓防范措施;

　　6)試驗時認真監護，防止人員觸及帶電部位，保持規定安全距離，操作過程中嚴格執行呼唱制度

　　7)接取試驗電源兩人進行，防止觸電
