繼電保護裝置的頻率保護功能（如頻率閉鎖、頻率異常跳閘、低頻減載等）是電力系統穩定運行的重要保障，而利用繼電保護測試儀

開展頻率試驗，是驗證該功能準確性、可靠性的核心手段。以下從試驗原理、前期準備、操作流程、數據判定及安全規范五個維度，

詳細梳理試驗全流程要點。

一、試驗核心原理

繼電保護裝置的頻率保護基于 “實時監測電網頻率，當頻率超出設定閾值（如低頻≤48Hz、高頻≥52Hz，具體按裝置定值）時，觸

發保護動作（跳閘、告警或閉鎖其他保護）” 的邏輯。

繼電保護測試儀通過模擬輸出不同頻率的交流電壓 / 電流信號（模擬電網頻率異常工況），輸入至保護裝置的電壓 / 電流采樣回路，

觀察裝置是否按預設定值（動作頻率、返回頻率、動作延時等）準確動作，以此驗證頻率保護的 “選擇性、速動性、靈敏性、可靠

性”。

二、試驗前期準備

試驗前需做好設備、人員、環境的準備，避免因準備不足導致試驗誤差或安全風險。

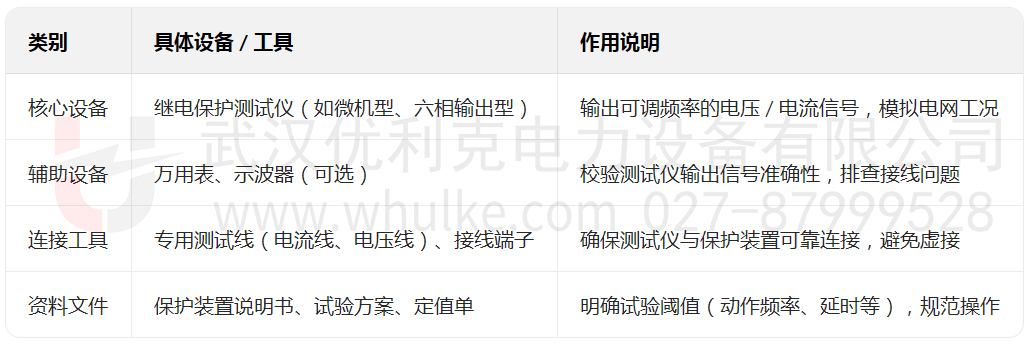

1. 設備與工具準備



2. 人員與環境要求

人員資質：試驗人員需持《電工進網作業許可證》或相關電力試驗資質，熟悉測試儀操作及保護裝置原理，避免誤操作。

環境條件：試驗現場需無強電磁干擾（遠離高壓設備、變頻器）、無粉塵 / 潮濕（環境濕度≤85%，溫度 10-30℃），確保設備穩定

運行。

3. 安全與接線檢查

斷電確認：斷開保護裝置的跳閘出口回路（如斷開跳閘壓板），避免試驗時誤跳實際斷路器，引發電網事故。

接線核對：按保護裝置采樣回路接線圖，將測試儀的 “電壓輸出端（Ua、Ub、Uc、Un）”“電流輸出端（Ia、Ib、Ic、In）” 對

應接入裝置的采樣端子，確保 “同名端一致”（如測試儀 Ua 接裝置 Ua，避免反極性）。

絕緣檢查：用萬用表通斷檔檢查測試線是否導通，用絕緣電阻表（500V 檔）檢查測試線對地絕緣電阻≥10MΩ，防止短路或漏電。

三、試驗操作流程（以 “低頻減載保護” 為例）

1. 測試儀參數設置

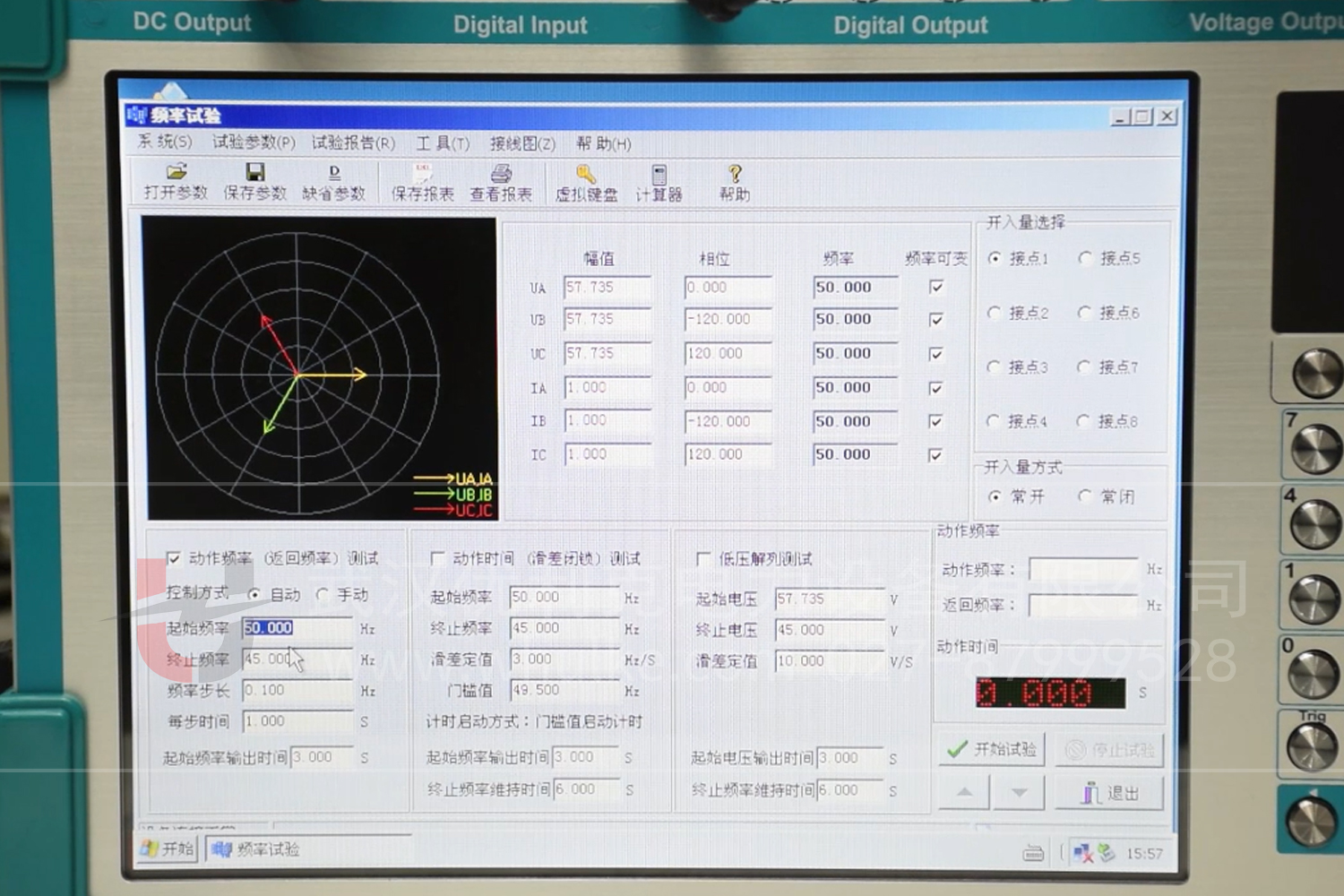

啟動測試儀：打開測試儀電源，進入 “繼電保護試驗” 模式，選擇 “頻率特性試驗” 功能。

基礎參數設定：

電壓 / 電流幅值：按保護裝置額定值設定（如電壓 U=100V，電流 I=5A，若裝置無電流采樣則僅設電壓）。

初始頻率：設定為電網額定頻率（50Hz，確保裝置初始狀態無動作）。

頻率變化方式：選擇 “連續調節” 或 “階梯調節”（推薦階梯調節，便于觀察動作臨界點），設定頻率調節步長（如 0.1Hz /

步）、每步停留時間（如 3s，確保裝置有足夠時間識別頻率）。

2. 保護裝置定值核對

在測試儀設置的同時，登錄保護裝置后臺或通過裝置面板，確認 “頻率保護定值”：

動作頻率（如 f1=48.5Hz，低頻動作閾值）；

返回頻率（如 f2=49.5Hz，頻率恢復后保護返回閾值）；

動作延時（如 t=0.5s，頻率達到閾值后延時動作，避免暫態干擾）。

3. 頻率動作試驗（測 “動作值”）

降低頻率：啟動測試儀頻率調節功能，從 50Hz 開始逐步降低頻率（按設定步長 0.1Hz 遞減），實時觀察保護裝置的 “頻率顯示

值” 和 “狀態指示燈”。

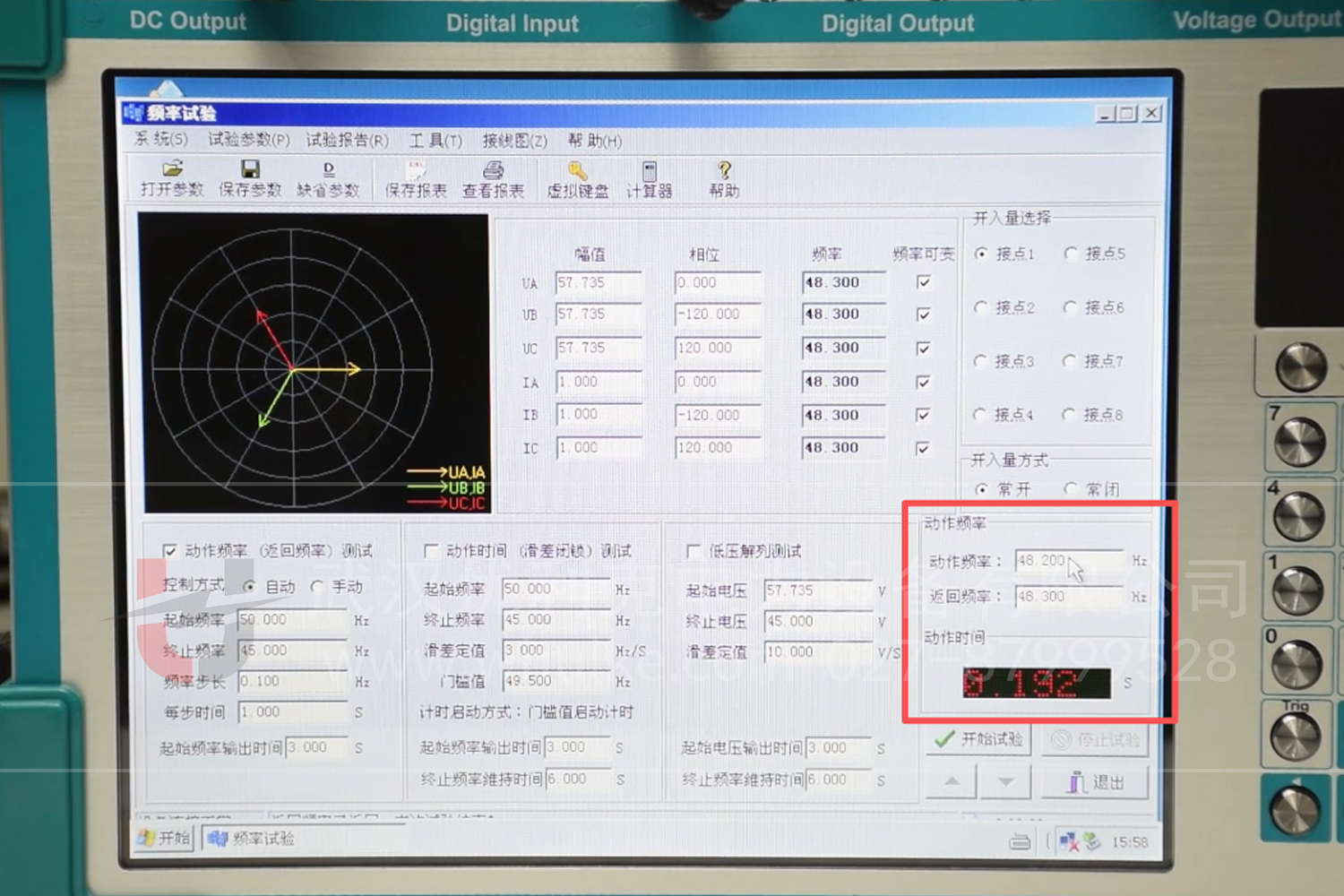

記錄動作點：當頻率降至某一值（如 48.5Hz）時，若保護裝置 “頻率保護動作燈亮” 且后臺顯示 “低頻減載動作”，記錄此時測

試儀的輸出頻率 —— 此為 “實際動作頻率”。

重復驗證：重復試驗 2-3 次，確保每次實際動作頻率與定值偏差≤±0.05Hz（符合 DL/T 995-2016《繼電保護和電網安全自動裝置

檢驗規程》要求），若偏差過大，需排查裝置參數或接線問題。

4. 頻率返回試驗（測 “返回值”）

升高頻率：在保護動作后，保持測試儀其他參數不變，逐步升高頻率（從動作頻率開始，按 0.1Hz / 步遞增）。

記錄返回點：當頻率升至某一值（如 49.5Hz）時，保護裝置 “動作燈熄滅” 且后臺顯示 “保護返回”，記錄此時測試儀的輸出頻

率 —— 此為 “實際返回頻率”。

判定返回系數：返回系數 = 返回頻率 / 動作頻率，通常要求返回系數≥0.95（或按裝置說明書要求），確保保護裝置在頻率恢復時能

可靠返回，避免誤閉鎖。

5. 動作延時試驗

固定頻率：將測試儀頻率設定為 “動作頻率 - 0.1Hz”（如 48.4Hz，確保頻率穩定在動作閾值以下），電壓 / 電流幅值保持額定

值。

監測延時：啟動測試儀輸出，同時用秒表（或測試儀自帶計時功能）記錄 “信號輸出時刻” 至 “保護裝置動作時刻” 的時間，此為

“實際動作延時”。

誤差判定：實際動作延時與定值延時（如 0.5s）的偏差應≤±10% 或 ±0.05s（取較嚴者），若延時過長或過短，需檢查裝置的延時

參數設置。

四、試驗數據記錄與判定標準

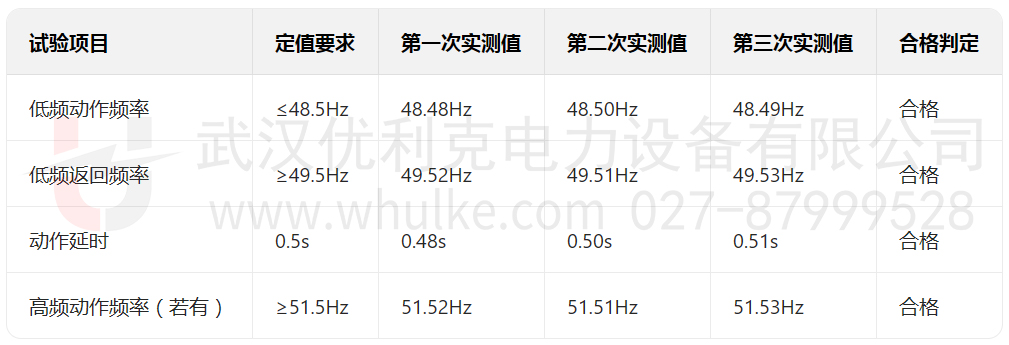

1. 數據記錄模板



2. 核心判定標準（依據 DL/T 995-2016）

頻率動作值偏差：實際動作頻率與定值的偏差≤±0.05Hz（對于額定頻率 50Hz 的系統）；

返回系數：頻率保護返回系數≥0.95（或按裝置技術說明書要求，如部分裝置要求 0.9-1.0）；

動作延時偏差：實際延時與定值延時的偏差≤±10% 或 ±0.05s（取兩者中更嚴格的標準）；

動作可靠性：同一條件下重復試驗 3 次，動作結果一致（無拒動、誤動），視為合格。

五、試驗后收尾與安全規范

停止輸出與拆線：試驗結束后，先將測試儀頻率調回 50Hz，再關閉輸出功能，斷開測試儀電源，然后拆除測試線（先拆電流線，后

拆電壓線，避免電流回路開路產生高電壓）。

恢復裝置狀態：重新投入保護裝置的跳閘壓板，核對裝置定值恢復至運行定值，檢查裝置無異常告警后，通知調度或運維人員恢復正

常運行。

數據歸檔：整理試驗記錄（含試驗日期、人員、設備型號、實測數據、合格判定），與試驗方案、定值單一并歸檔，作為設備運維的

依據。

安全注意事項：

試驗過程中禁止觸摸測試儀輸出端子（可能帶有 100V 電壓或 5A 電流，避免觸電）；

若保護裝置出現異常（如冒煙、報警），需立即斷開測試儀電源，排查故障后再繼續；

嚴禁在測試儀帶輸出時插拔測試線，防止短路損壞測試儀或保護裝置。

通過以上規范操作，可準確驗證繼電保護裝置頻率保護的性能，確保其在電網頻率異常時能可靠動作，保障電力系統安全穩定運行。

試驗過程中需嚴格遵循 “先準備、后操作，先核對、后判定” 的原則，避免因操作失誤導致設備損壞或電網風險。
