標準概述

      目的：明確規定電力安全工器具預防性試驗的各項要求，包括總體要求、具體試驗要求、試驗報告和合格證等內容，旨在通過預防性試驗及時發現電力安全工器具存在的隱患和缺陷，從而有效預防因工器具故障引發的人身事故。

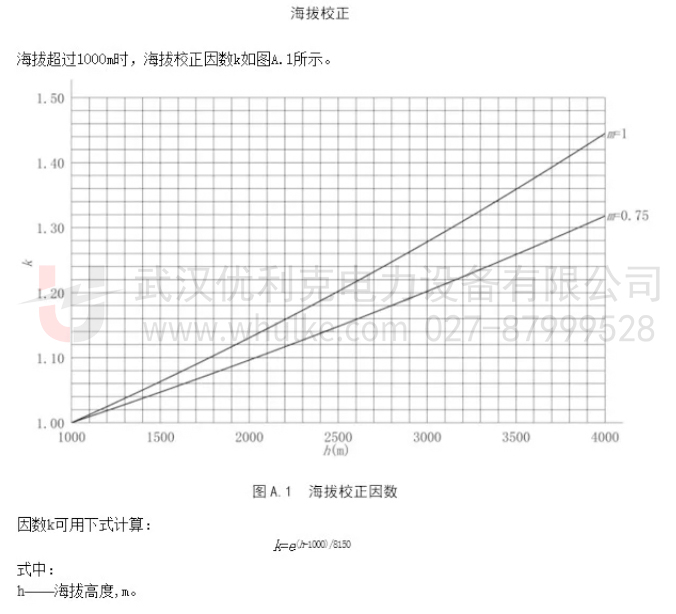

      適用范圍：適用于海拔 1000m 及以下地區的電力安全工器具預防性試驗，對于海拔 1000m 以上地區，相關參數應按照下圖進行海拔校正。

主要技術變化

1、術語定義更明確：增加了基本絕緣安全工器具、帶電作業絕緣安全工器具、輔助絕緣安全工器具等定義，使各類電力安全工器具的概念更加清晰準確，有助于在試驗過程中對不同類型的工器具進行準確分類和試驗操作。
2、試驗對象及項目更全面：新增了 “電力安全工器具預防性試驗對象及試驗項目” 列表，涵蓋了更多種類的工器具，如安全帶、連接器、梯凳等，并明確了相應的試驗項目，使預防性試驗的范圍更加廣泛，能夠更全面地保障電力安全工器具的安全性和可靠性。
3、安全帶試驗方法細化：詳細規定了安全帶預防性試驗的方法，包括外觀檢查、機械性能試驗、標識和包裝檢查等具體內容和要求，進一步完善了安全帶試驗的流程和標準，確保安全帶在使用過程中的各項性能符合安全要求。
4、新增部分工器具試驗要求：
      連接器、梯凳：增加了連接器、梯凳的預防性試驗要求，為這些工器具的質量檢測和安全使用提供了依據。

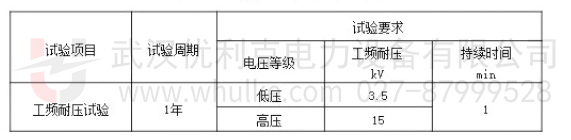

      個人保安線：明確了個人保安線工頻耐壓試驗要求，確保其絕緣性能能夠滿足實際使用中的安全要求。
      多種電壓等級工器具：增加了絕緣桿、攜帶型短路接地線、電容型驗電器 0.4kV、±1100kV 電壓等級的試驗要求，完善了不同電壓等級工器具的試驗規范，適應了電力系統不同電壓等級的應用需求。
5、絕緣工器具試驗方法完善：
      絕緣桿分段試驗：增加了絕緣桿分段試驗方法，使絕緣桿的試驗更加細致和全面，能夠更準確地檢測出絕緣桿不同部位的絕緣性能和機械強度。
      絕緣繩靜負荷試驗：新增了絕緣繩靜負荷試驗要求，有助于評估絕緣繩在承受一定負荷時的性能表現，保障其在實際使用中的安全性。
6、補充特殊工器具試驗要求：增加了核相器、絕緣夾鉗 20kV 電壓等級的試驗要求，為這些特殊工器具在相應電壓等級下的安全使用提供了明確的試驗標準和規范，填補了以往標準中的空白。
7、試驗報告和合格證要求更規范：對試驗報告和合格證的內容進行了明確和規范，要求試驗報告應至少包含產品名稱、型號規格和編號，試驗標準、外觀檢查、試驗項目和結果結論，試驗日期和下次試驗日期，試驗單位名稱和地址，試驗報告名稱和編號等信息；

合格證的內容應與試驗報告一致，確保試驗結果的可追溯性和工器具的質量證明。

具體試驗要求

1、安全帶：
      外觀檢查：仔細查看安全帶是否有明顯損傷、磨損、腐蝕或變形，檢查各部件是否完整，連接是否可靠，確保安全帶的整體結構完好。
      機械性能試驗：通過拉伸、扭轉等機械性能試驗，評估安全帶承受載荷的能力和耐久性。例如，按照規定的負荷和拉伸速度對安全帶進行拉伸試驗，測量其在不同負荷下的伸長量和殘余變形等參數，以判斷其是否符合標準要求。
      標識和包裝檢查：檢查安全帶上是否有清晰的制造商名稱、型號、生產日期、合格證等標識，以及包裝是否完好。清晰準確的標識有助于追溯安全帶的生產信息和質量保證情況，而完好的包裝則可以保護安全帶在儲存和運輸過程中不受損壞。
2、輔助絕緣安全工器具：

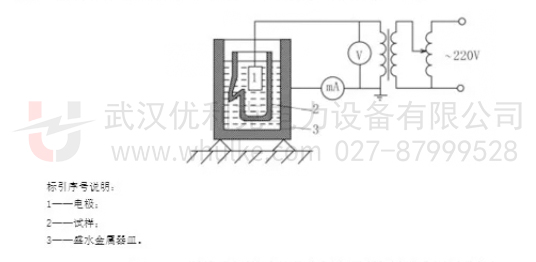

      輔助型絕緣手套：將輔助型絕緣手套浸入盛有自來水的金屬器皿中，保持手套內外水平面高度相同，套口邊緣露出水面 90mm±13mm 并擦干，逐漸升壓至表 27 規定值，保持規定時間，并測量泄漏電流，試驗接線見下圖。

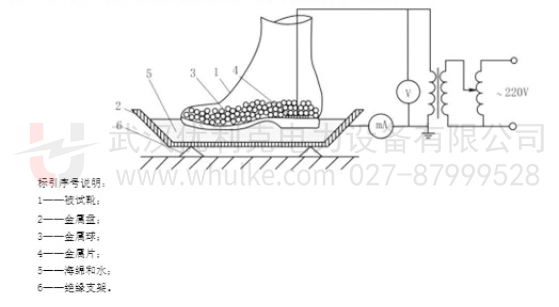

      輔助型絕緣靴：外觀應完好無損，鞋幫不應開膠，鞋底防滑齒不應磨平、外底不應磨透露出絕緣層等。試驗應無擊穿、閃絡現象，且泄漏電流不超過規定值，按 GB 21148 的規定進行，試驗接線見下圖 。

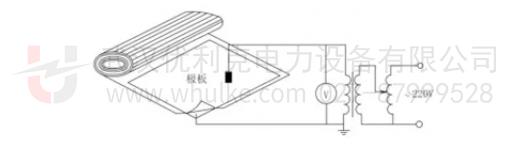

      輔助型絕緣膠墊：上下表面不應存在小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等缺陷。試驗時上下鋪設較被測絕緣膠墊四周小 200mm 的濕布、金屬箔或其他材料，試驗接線見下圖，在上下極板之間施加試驗

電壓，逐漸升高至表內規定的電壓值，試樣分區段試驗時兩次試驗的邊緣應重合，試驗應無擊穿、閃絡及明顯發熱現象。


3、安全帽：
      外觀檢查：永久標識應清晰完整，帽殼、帽襯（帽箍、吸汗帶、緩沖墊及襯帶）、帽箍扣、下頦帶等組件應完好無缺失，帽殼與帽襯之間應連接牢固，鎖緊卡應調節靈活，鎖緊牢固，帽殼內外表面應平整光滑，無劃痕、裂縫和孔洞，無灼傷、沖擊痕跡。
      試驗項目和要求：安全帽試驗應按比例抽樣，其中使用過程中對性能有疑問或發現缺陷、出現質量問題同批次的安全帽應從最嚴酷的使用場合中抽取，每項試驗試樣的抽取比例為該批的 0.2，最少不應少于 2 頂，有一頂不合格，該批安全帽報廢。安全帽試驗項

目包括沖擊吸收性能試驗和耐穿刺性能試驗，沖擊吸收性能試驗后，傳遞到頭模上的沖擊力不應超過規定值，帽殼不應有碎片脫落；

耐穿刺性能試驗后，穿刺錐不應接觸頭模表面，帽殼不應有碎片脫落，且同一頂安全帽不應同時進行這兩項試驗。
4、驗電器：
      絕緣電阻測試：使用絕緣電阻測試儀測量驗電器的絕緣電阻，確保其絕緣電阻值符合相關標準要求，一般來說，絕緣電阻應不低于規定的數值，以保證驗電器在非帶電狀態下的絕緣性能，防止對人體造成電擊危險。
      報警功能測試：在模擬帶電狀態下，通過相應的設備或方法對驗電器的報警功能進行測試，檢查驗電器在接觸到帶電體時是否能夠準確、可靠地發出報警信號，以確保其在實際使用中的安全性和可靠性。
      外觀檢查：檢查驗電器的外觀是否有損壞、裂紋等缺陷，包括絕緣桿是否有破損、探頭是否完好等，確保驗電器的外觀完好無損，不影響其正常使用和性能。
5、接地線：
      外觀檢查：檢查接地線的外觀是否有損傷、老化、腐蝕等現象，查看接地點是否牢固，金屬部分是否有松動或銹蝕等情況，確保接地線的外觀狀態良好，連接可靠。
      尺寸檢查：檢查接地線的截面積和厚度是否符合規范要求，根據不同的電壓等級和使用場景，接地線的截面積和厚度有相應的標準規定，以保證其能夠承受相應的電流和機械強度。
      機械強度測試：包括拉力試驗和彎曲試驗等，通過拉力試驗機等設備對接地線進行拉伸試驗，測量其抗拉強度，同時進行彎曲試驗，檢查其彎曲性能，確保接地線的機械強度符合要求，能夠在正常使用和突發情況下保持完好。
      電氣性能測試：使用接地電阻測試儀等設備測試接地線的電阻值，確保其電阻值在規定范圍內，同時檢查其絕緣性能是否符合要求，以保證接地線在電氣連接和故障電流疏導方面的有效性和安全性 。

試驗報告和合格證

      試驗報告：內容應清晰、準確、完整，至少需包含產品名稱、型號規格和編號，試驗標準、外觀檢查情況、試驗項目和結果結論，試驗日期和下次試驗日期，試驗單位名稱和地址，試驗報告名稱和編號等信息，以便于對試驗結果的查詢、追溯和分析，為電力

安全工器具的管理和使用提供可靠依據。
      合格證：其內容應與試驗報告一致，包括產品名稱、型號規格和編號，試驗日期和下次試驗日期，試驗人員，試驗單位名稱等，作為電力安全工器具質量合格的證明文件，隨工器具一同保存和使用。

意義與影響

      提高電力系統安全性：新版規程通過更全面、細致的試驗要求和規范，能夠更有效地檢測出電力安全工器具存在的潛在問題和隱患，及時發現并淘汰不合格的工器具，從而顯著降低因工器具故障導致的人身傷亡和電力事故風險，有力保障電力系統的安全穩定運行。
      規范試驗流程與管理：為電力安全工器具的預防性試驗提供了統一的標準和詳細的操作指南，確保試驗過程的規范性、試驗結果的準確性和可靠性，有利于提高試驗工作的質量和效率，促進電力行業在安全工器具管理方面的標準化和規范化進程，便于企業更好

地進行內部管理和質量控制。
      適應電力行業發展需求：隨著電力技術的不斷進步和電網規模的不斷擴大，電力安全工器具的種類不斷增加，應用場景也日益復雜多樣。新版規程的發布及時適應了這一發展趨勢，對新型和特殊的電力安全工器具提出了相應的試驗要求，填補了以往標準中的空

白，為電力行業的技術創新和可持續發展提供了有力的技術支持和保障，確保新設備、新工藝在安全可靠的前提下得到推廣和應用。
